UBAKUSAT Amatör Radyo Telemetri ve Transponder Bilgileri

 Barış DİNÇ, TA7W
 8 Mayıs 2018

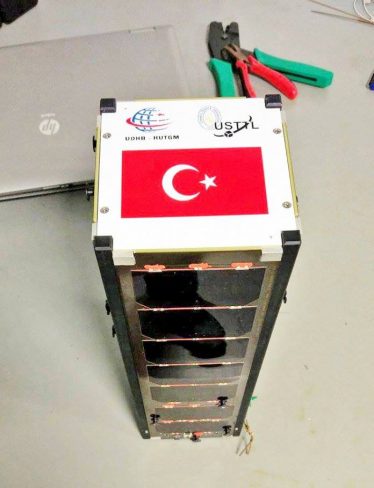

UBAKUSAT‘da sesli iletişim için TAMSAT tarafından geliştirilen VHF/UHF TRANSPONDER ve UZAY RADYASYON ÖLÇÜM KARTI yer almaktadır. Transponderın aşağı link frekans aralığı 435.200 – 435.250 MHz, yukarı link frekansı 145.935 – 145.960 MHz dir.

UBAKUSAT, pil seviyesine göre normal ve güvenli modlar arasında geçiş yapmaktadır. Uydunun çalışma moduna bağlı olarak transponderın çalışma aralığı değişmektedir. Normal operasyon modunda transponder, 10 dakika açık 10 dakika kapalı kalacak şekilde çalışmaktadır. Kısacası her 20 dakikada 10 dakika çalışmaktadır. Güvenli modda çalışma aralığı her 20 dakikada 5 dakika olacak şekildedir.

UBAKUSAT telemetrisi, AX25 paketi ile 437.325 MHz frekansında, 9600 bps veri hızında GMSK ile module edilmiş şekilde gönderilmektedir.

Uydunun çalışma moduna göre modemin yayın sıklığı değişecektir. Normal operasyon modunda her 20 saniyede 1 kez yayın yaparken, güvenli modda her 60 saniyede bir kez yayın yapmaktadır.

Tüm telemetri bilgilerini bu email adresinlerine gönderebilirsiniz  : usttl@itu.edu.tr  info@tamsat.org.tr



Telemetri dekoderi aşağıdaki gibidir. Ayrıca decoder excel dökümanı olarak bu linkden indirebilirsiniz.

Mod Yayın sıklığı
Normal Mod Her 20 sn de bir
Güvenli Mod Her 60 sn de bir

Modülasyon Veri hızı
GMSK 9600

Alan Boyut(byte) Değer Birim Bilgi
Tanımlayıcı 2 0x0B0B Telemetry paket ID
Zaman etiketi 4 Linux Zaman etiketi
Mod 1 1 – Güvenli, 2-Normal
Sayac 4 Satellite sayaç numarası
UGB Modem MCU durumu 1 0-çalışmıyor, 1-çalışma
UGB Modem Beacon durumu 1 0-çalışmıyor, 1-çalışma
Modem durumu 1 0-çalışmıyor, 1-çalışma
SD Kart 1 durumu 1 0-çalışmıyor, 1-çalışma
SD Kart 2 durumu 1 0-çalışmıyor, 1-çalışma
EGS durumu 1 0-çalışmıyor, 1-çalışma
Pil durumu 1 0-çalışmıyor, 1-çalışma
Transponder durumu 1 0x15 On, 0x16 Off, başka değer hata
Kontrol Kartı durumu 1 0-çalışmıyor, 1-çalışma
İvmeölçer durumu 1 0-çalışmıyor, 1-çalışma
Manyetometre durumu 1 0-çalışmıyor, 1-çalışma
Jiroskop durumu 1 0-çalışmıyor, 1-çalışma
İvmeölçer X Değeri 2 g x*0.004
İvmeölçer Y Değeri 2 g x*0.005
İvmeölçer Z Değeri 2 g x*0.006
Manyetometre X Değeri 2 Gauss
Manyetometre Y Değeri 2 Gauss
Manyetometre Z Değeri 2 Gauss
Jiroskop X Değeri 2 dps x/ 14.375
Jiroskop Y Değeri 2 dps x/ 14.376
Jiroskop Z Değeri 2 dps x/ 14.377
EGS BCR1 voltajı 2 V x*0.0249
EGS BCR1A akımı 2 A x*0.0009775
EGS BCR1B akımı 2 A x*0.0009775
EGS BCR2 voltajı 2 V x*0.0249
EGS BCR2A akımı 2 A x*0.0009775
EGS BCR2B akımı 2 A x*0.0009775
EGS BCR3 voltaj 2 V x*0.0249
EGS BCR3A akımı 2 A x*0.0009775
EGS BCR3B akımı 2 A x*0.0009775
EGS DIODE_OUT akımı 2 mA x*14.662757
EGS DIODE_OUT voltaj 2 V x*0.008993157
EGS 3V3 akım kullanımı 2 A x*0.001327547
EGS 5V akım kullanımı 2 A x*0.001327547
EGS Pil akımı 2 A x*0.005237
EGS Pil gerilimi 2 V x*0.008978
EGS 5V akımı 2 A x*0.005237
EGS 5V voltajı 2 V x*0.005865
EGS 3V3 akımı 2 A x*0.005237
EGS 3V3 voltaj 2 V x*0.004311
EGS Sıcaklığı 2 derC (x*0.372434) – 273.15
Pil voltajı 2 V x*0.008993
Pil akımı 2 mA x*14.662757
Pil akım yönü 2 x<512 şarj oluyor, diğer türlü deşarj oluyor
Pil sıcaklığı 2 degC (x* 0.372434) – 273.15
Pil 5V akımı 2 mA x*1.327547
Pil 5V voltajı 2 V x*0.005865
Pil 3V3 akımı 2 mA x*1.327547
Pil 3V3 voltajı 2 V x*0.004311
Pil 1 sıcaklığı 2 derC (x*0.397600) – 238.57
Pil 1 ısıtıcı durumu 2 x<512 Isıtıcı kapalı, diğer açık
Pil 2 sıcaklığı 2 degC (x*0.397600) – 238.57
Pil 2 ısıtıcı durumu 2 x<512 Isıtıcı kapalı, diğer açık
Pil 3 sıcaklığı 2 derC (x*0.397600) – 238.57
Pil 3 ısıtıcı durumu 2 x<512 Isıtıcı kapalı, diğer açık
Transponder son aktivasyon zamanı 4 Son transponder çalışma zaman etiketi
UGB uyanık kaldığı zaman 4 ms UGB açık kalma zamanı 117





Bu yazıya 2 yorum yapılmış.

  1. Merhaba,
    Linear Transponder devreye girdi mi?
    Ayrica Linear transponder Inverted mi Normal mi?
    Uplink LSB, Downlink USB ise
    asagidaki gibi bir doppler.sqf dosyasi otomatik doppler correction icin (uydu takip yaziliminiz destekliyor ise) kullanılabilir.
    Eğer farklı ise bilgi verebilirseniz ona göre test edelim.

    UBAKUSAT,437325,0,FM,FM,NOR,0,0,UBAKUSAT Telemetry
    UBAKUSAT,437225,0,CW,CW,NOR,0,0,UBAKUSAT Beacon
    UBAKUSAT,435200,145990,USB,LSB,REV,0,0,UBAKUSAT Transponder
