İyi Bir Lehim Nasıl Yapılır?

 Mehmet Nuri ŞENOCAK, TA/N4MNS
 6 Mayıs 2010

Bugünkü konumuz lehim yapmak. Kulağa hoş gelen ve  kolay olduğu varsayılan bir işlem. Ama bilir misiniz ki yeni  yapılan devrelerin çalışmamasına neden olan arızaların %40’tan fazlası  lehim hatalarından oluşur. Bunlara örnek olarak taşan lehim, içi boş   (havalı)  lehim ve temas etmeyen lehim türlerini sayabiliriz. Taşan  lehimde, lehim kaplaması gereken alanı aşıp yanından geçen baskılı  devre yollarına yapışıp iki hat arasında kısa devre yada direnç yaratır. İçi  boş lehimde, havya parçayı tam ısıtamadan havyanın ucundan akan sıcak  lehimle kaplanırsa lehim parçanın ayağına tam yapışamaz ve arasında hava  tabakası dolayısı ile yalıtkanlık oluşur.


Temas etmeyen lehimde, kullanılan pasta ya da reçine yanarak parçanın üzerinde bir filim tabakası oluşturur ve lehim bu tabakanın üzerinde kaldığı için iletim sağlanamaz.

Soğuk ya da aşırı ısıtma ile bozulmuş lehimlerde ise arıza devre kullanılmaya başladıktan bir süre sonra titreşim ya da çevre sıcaklığı ile ortaya çıkar ve bulunması zordur. Hatta bazen soğuk lehim, yüksek akım geçen noktalardaki aşırı ısınmadan dolayı baskılı devre yollarında hasara neden olur.

İyi lehim yapmak için bol pratik yapmak, ama daha önce de doğru olan yolu öğrenmek gerekir. Bu yazıda size doğru kabul edilen yollardan birini anlatacağız.

Önce birkaç güvenlik önlemini hatırlatalım;

  • Hiç bir zaman kullandığınız havyanın metal bölümüne ya da ucuna dokunmayın. O bölgede sıcaklık 400°C civarında olduğu için tehlikeli derecelerde yanıklara sebep olabilir.
  • Havyanın sıcak olan metal bölümünün ya da ucunun havyanın elektrik kablosuna değmemesi için dikkat edin. Canlı kablonun üzerindeki plastik yalıtım eriyip çıplak tel ortaya çıkabilir ve çarpma veya kısa devreye neden olabilir.
  • Kullanmadığınız zaman havyanızı havya ayağına koyun. Böylece havyanın sağa sola değip hasar vermesini önlemiş olursunuz. Asla havyayı ucunun havada duracağını varsayıp çalıştığınız masanın üzerine koymayın, en iyisi ise havya ayağı almadan lehim aletini kullanmaya başlamayın.
  • Lehim yaptığınız yerde havalandırma olmasına, ya da en azından hava akımı olmasına dikkat edin. Lehimleme sırasında çıkan gazlar asit içerir ve biriktiğinde sağlık için zararlı olabilirler.
  • Lehimleme işiniz bittiğinde ellerinizi yıkayın. Elinize lehimleme sırasında çıkan gazlar veya zehirli bir madde olan kurşunun kalıntıları yapışmış olabilir ve elinizi yüzünüze ya da ağzınıza sürdüğünüzde bu zehirli birikintileri deri yolu ile veya yutarak alabilirsiniz.

Ve bu kadar önleme karşı hala şanssızsanız o zaman size almanız gereken birkaç ilk yardım önlemini hatırlatalım;

  • Hemen yanan yerinizi basınçsız şekilde akan bir soğuk suyun altında 5 ila 15 dakika tutun. Basınçlı hem tahribatı arttıracak hem de canınız daha fazla yanacaktır. Eğer buz varsa bu da yardımcı olacaktır fakat buz için zaman kaybetmeyip önce soğuk su ile yanığın etkisini azaltabilir ve sonrada buz koyabilirsiniz.
  • Her hangi bir krem ya da ilaç sürmeyin. Yanıklar kendi hallerine bırakıldıklarında daha etkin bir şekilde iyileşebilirler. Sadece temiz bir mendille yanık yeri toz ve pislikleren korumanız gerekir.
  • Eğer yanık elinizden büyük bir alanı kaplıyorsa mutlaka doktora gidin.

Yanık riskini azaltmak için;

  • Her lehimden sonra havyayı havya ayağının üzerine yerleştirin
  • Elle dokunmadn önce lehim yapılan noktanın iyice soğumasını bekleyin
  • Elektrik bağlantısının çıkarılmış olduğuna ve iyice soğuduğuna emin olmadan havyanızın metal kısımlarına ya da uçuna dokunmayın.
Çubuk havyalar 1 Çubuk havyalar

Geldik kullanacağımız araçlara. Aslında gerekli olan sadece havya ve lehim desekte bunların yanında en azından güvenliğiniz için bir havya ayağı almanız gerekir.

Basit ayak Süngerli ayak
Sağdaki havya ayağı yeterli desek te yine de biraz daha para ekleyip altında uç temizleme süngeri olan soldaki modeli almak kullanırken size rahatlık sağlayacaktır.
Lehim makaralı ayak Isı kontrollu havya
Eğer bunu bir defa alacağım iyisi olsun diyorsanız o zaman en gelişmiş ayak için soldaki modeli, daha fazla harcayabiliyorsanız sağdaki uç ısısının ayarlanabildiği modellerden birini alabilirsiniz.
Gözlük
Ama en önemlisi  güvenlik önlemi olarak bir plastik gözlük kullanarak gözlerinizi korumaktır. Lehim yaparken ısından genleşen parçalar yüzünüze fırlayabilir ve gözünüze gelirse onarılamayacak hasarlara neden olabilirler. 5 liraya nalburdan alacağınız bir gözlük değerini para ile ölçemeyeceğiniz gözlerinizi korumakta en büyük yardımcınız olacaktır.

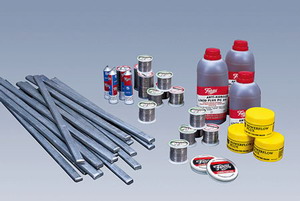

Lehimler

Gelelim lehime. Lehimlemek istediğiniz yüzeyin cinsine göre kullanacağınız lehimin cins ve karışım oranı farklılıklar gösterebilir. Konumuz elektronik olduğu için, aslında gerekli görünsede, aluminyum ve teneke lehimlemede kullanılan lehimlerin detaylarına girmeyeceğim. O konularda bilgim fazla olmadığı için bilen birini bulup ileride ayrı bir yazı konusu olarak size sunmaya çalışacağım. Alttaki tabloda piyasada bulunan bütün lehim çeşitlerini görebilirsiniz.

Beş Kanallı, Standart Lehim Telleri

Alaşım Cinsi
(Sn-Pb)
Tel Çapı Ergime
Sıcaklığı
En uygun kullanım yüzeyi/metal
60/40
(L-Sn60Pb)
0,75 mm
0,8 mm
1 mm
1,2 mm
4 mm
3 mm
188 °C Bakır, Kalay, Çinko,
Kurşun, Altın, Gümüş,
Kadmiyum
60/40
L-Sn60Pb(Sb)
0,75 mm
1,2 mm
188 °C Bakır, Kalay, Çinko,
Kurşun
50/50
(L-Sn50Pb)
1,6 mm
2 mm
212 °C Bakır, Kalay, Çinko,
Kurşun, Altın, Gümüş,
Kadmiyum
40/60
(L-Sn40Pb)
1,6 mm 234 °C Bakır, Kalay, Çinko,
Kurşun, Gümüş,
Kadmiyum
35/65
(L-Sn35Pb)
1,6 mm 247 °C Bakır, Kalay, Çinko,
Kurşun, Gümüş,
Kadmiyum
30/70
(L-Sn30Pb)
1,6 mm 255 °C Bakır, Kalay, Çinko,
Kurşun, Gümüş,
Kadmiyum, Pirinç
(Cu+Zn), Nikel
20/80
(L-Sn20Pb)
1 mm
1,2 mm
1,6 mm
275 °C Bakır, Kalay, Çinko,
Kurşun, Pirinç (Cu+Zn),
Nikel
L-Sn62PbAg2 0,75 mm
1 mm
179 °C Bakır, Kalay, Çinko,
Kurşun, Gümüş
96 S
(% 4 Gümüşlü)
1,6 mm
2 mm
221 °C Paslanmaz çelik ve
tüm metaller
(Alüminyum hariç)
Sn 60 Pb 1,6 mm
2 mm
188 °C Alüminyum hariç
tüm metaller
Kullanılan kısaltmalar Sn
Pb
Ag
Sb
Kalay
Kurşun
Gümüş
Antimon


1mm lehim teli 0,75 lehim teli

Yukarıdaki tabloda bizi ilgilendiren %60 Kalay ve %40 Kurşun karışımlı lehim teli. Bu lehim telinin değişik kalınlıkları var. Genel olarak elektronikte kullanılan 0,75mm ve 1,2mm kalınlıkta olanları. İnce olan çoğunlukla ufak parçaların lehimlenmesinde, kalın olanı ise kablo, bağlantı parçaları, güç kondansatör ve dirençleri, ve transformatör uçlarının lehimlenmesinde kullanılır. Baskılı devrelerde taşmanın önüne geçmek için ince lehim kullanılması daha doğru olur. Üstteki resimlerden soldaki 0,75mm lik lehim, sağdaki ise 1,2mm lik lehim telidir.

Ve başlıyoruz, önce havyayı hazırlayalım;

  • Havyamızı havya ayağına yerleştirdikten sonra fişini prize takıp ısınmasını bekleyin.  Isı ayarlı olmayan havyalar yaklaşık 350-400°C a kadar ısınırlar bu ısıya erişmeleri havyanın gücüne göre 30 Watt için 3-4 dakika, 100 Watt için 5-10 dakika arasında olabilir.
  • Havya ayağınızdaki sünger parçasını ıslatın. Süngeri aşırı ıslatma havya ucunun her değişinde soğumasına neden olur. O yüzden en iyi yöntem süngeri musluk altında ıslattıktan sonra sıkarak fazla suyunu attırmaktır.
  • Havya uçunun ısınıp ısınmadığını ufak bir parça lehimi eriterek deneyebilirsiniz. Tam ısındığında havyanın uçu lehimi bir anda sıvı hale getirir.
  • Havyanın ucunu ıslak süngerde temizleyin. Zamanla havyanın ucunda oksitlenmiş kurşun ve reçine tortuları birikir ve ucun ısı iletimini engeller. Lehim yaparkende bu artıklar yapılan lehimin içine karışıp soğuk ya da tam temas etmeyen lehim kontağına neden olabilirler.
  • Havyanın ucunda az bir parça lehim eritin. Buna “kalaylamak”ta diyebiliriz. Amaç havyanın ucunu ince bir lehim tabakası ile kaplayıp ısının lehim teline aktarabilen yumuşak bir tabaka elde edebilmektir. Havyanın ucunun süngerde her temizlenişinde bu kaplamanın yapılması gerekir.

Artık lehim yapmaya başlayabiliriz:

  • Havyayı elinizde bir dolmakalem tutar gibi metal kısımlarına değmeyecek şekilde ortasından tutun. Bunu yaparken sanki havyanız ile bir kağıt üzerine imzanızı atacağınızı düşünün.

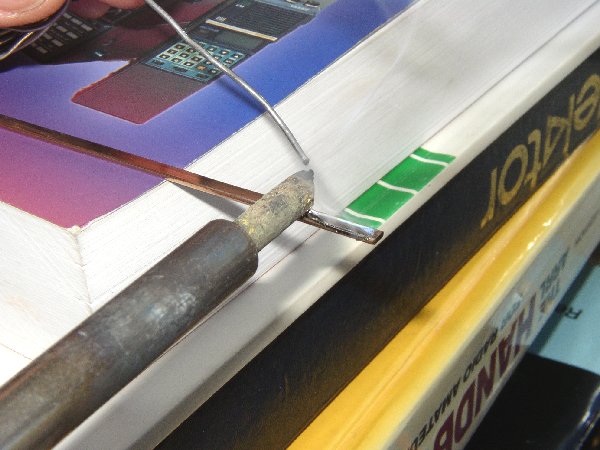

  • Havyanın ucunu lehim yapacağınız noktaya değdirin. Bunu yaparken havyanın ucu lehimlenecek iki parçaya da, örneğin parçanın tel ucu ve baskılı devredeki bakır adacık, aynı anda değip ısıtmalı. Bu noktada ucu bir kaç saniye tutup parçaları ısıttıktan sonra…
  • Birleşme noktasına lehim telini yavaşça itin. Parçalar tam olarak ısındı ise lehim eriyerek parçaların etrafını sararak baskılı devrelerde koni şekilini açık tellerde ise yuyarlak top şekilini almalıdır. Unutmamanız gereken lehimi parçaların üzerinde eritmenizdir, havya ucunda değil. Havya ucunu lehim üzerinde fazla tutarsanız lehim oksitlenmeye başlayıp matlaşır ve soğuk lehim dediğimiz olaya benzer bir etki ortaya çıkar.
  • Önce lehim telini, hemen ardından da havya ucunu parçaları sarsmadan geri çekin. Parçaları veya baskılı devreyi, yani lehimlenen kütleyi oynatmadan önce lehimin iyice soğuduğuna emin olun.
  • Yaptığınız lehimi yakından inceleyin. İyi yapılmış bir lehim pırıl pırıl bir yüzeye sahip olur. Şekil olarakta daha önce belirttiğimiz gibi baskılı devreler üzerinde konik açık tellerde ise top şekilini alır. Eğer değilse parça uçlarını tekrar ısıtıp lehimlemeniz gerekir.
Lehim

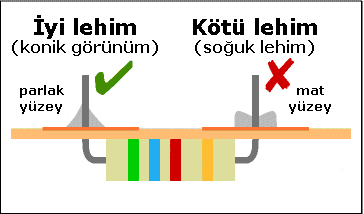

Üstteki resimde iyi ve kötü lehim şekillerini açıkça görebilirsiniz.

Bir devre yaparken hemen lehim yapmaya başlamak aslında dayanılmaz bir dürtüdür ama iyi bir lehim yapabilmek için sadece lehimlemeyi bilmek yetmez. Aynı zamanda sistemli olmak gerekir. Onun içinde işe başlamadan önce bazı şeyleri gözden geçirmek gerekir. Sırası ile;


  1. Yapacağınız devrenin şemasını iyice inceleyip anlamaya çalışın
  2. Parça listesi ile elinizdeki parçaları karşılaştırarak eksik yada yanlış parça olup olmadığını irdeleyin
  3. Bakırlı pertinaks üzerine lehim yapacaksanız  önce bakır yüzeyin okside olmamasına dikkat edin. Eğer kir yada oksitlenmiş noktalar varsa once bulaşık teli ile oksitlenen noktaları ovarak temizleyip ardından asetonlu pamuk ile bakırın yüzeyini iyice temizleyin.
  4. Lehimleyeceğiniz parcaların ayaklarının temiz ve oksitlenmemiş olduğuna dikkat edin. Ben parçaların  ayaklarını temizlemek için diş fırçası büyüklüğünde olan tel süet fırçası kullanıyorum. Bu fırçayı ayakkabıcılardan temin edebilirsiniz.
  5. Lehimlemeye başlamadan önce parçalarınızın ısıya ne kadar dayanıklı olduklarına dikkat edin. Örneğin plastik karkas üzerine sarılmış bobinlerde havyayı uzun süre tutarsanız ısı tel üzerinden akarak plastik karkasın şekilini bozabilir. Bunun gibi bazı parçalarda da kullanılacak en yüksek ısı değerleri bellidir.
  6. Parçaların ayak yönlerini tanımlayın ve devrenize nasıl monte edileceğne başlamadan önce karar verin. Böylece yanlış yönde takılan parçaların hasar görmesini önlemiş olursunuz.

Alttaki tabloda parçalar ve dikkat edilmesi gereken noktalarını bulabilirsiniz:

  Parça Resim Dikkat edilecek şeyler
1 Entegre soketleri
Soket
Yerleştirirken 1 numaralı ayağın devre üzerindeki 1 numaralı yere gelmesine dikkat edin. Devrenin lehimlenmesi tamamlanmadan entegreyi TAKMAYIN !
2 Dirençler
Direnç
Dikkat edilecek bir şeyleri yok
3 1µF tan küçük kondansatörler Küçük kondansatör Her hangi bir yön özellikleri yoktur. Plastik ve polistren olanlarında aşırı ısıtma hasara neden olabilir.
4 Elektrolitik kondansatörler
Elektrolitik
(+) ve (-) yönlerine dikkat edilmesi gerekir
5 Diyotlar
Diyot
Doğru yönde bağlanmalıdırlar. Aşırı ısı germanyum diyotlarda hasara neden olur. Yüksek akım diyotlarında bacaklarda soğutma payı bırakılmalıdır, o yüzden baskılı deyreye takılırken parça tarafında bacaklar uzun bırakılır.
6 LED
Led
Doğru yönde bağlanmalıdırlar. Aşırı ısı  hasara neden olur.
7 Transistör
Transistör
Bacakları doğru noktalara bağlanmalıdırlar. Aşırı ısı  hasara neden olur.
8 PCB yolları ya da tekli kablo ile parçaları bağlamak
Tekli kablo
Plastik kaplı tekli telefon kablosu kullanılır ve yönü önemli değildir. Aşırı ısı plastik kılıfın erimesine neden olabilir.
9 Pil kutuları, hoparlörler, ve kendinden kablolu diğer parçalar   Kabloların doğru noktalara lehimlenmesine dikkat edin. Aşırı ısı kabloların plastik kılıfının erimesine neden olabilir.
10 Parçalar yada PCB ler arasındaki çoklu kablo bağlantıları
Çoklu kablo
Yumuşak ve içi çoklu kablo kullanılır. Lehimlenen noktaların doğru uçlarda olmalarına dikkat edin.  Aşırı ısı plastik kılıfın erimesine neden olabilir.
11 Entegreler
Entegre
Doğru yönde bağlanmalıdırlar. Aşırı ısı  hasara neden olur. Bazı entegreler statik elektriğe karşı aşırı duyarlıdır, kullanıncaya kadar antistatik kılıflarından çıkarılmamalıdır ve elle dokunulmamalıdır. Monte ederken bacak numaralarının ait oldukları yerlere gelmesine dikkat edin.
