VHF-UHF Portatif YAGI Anten

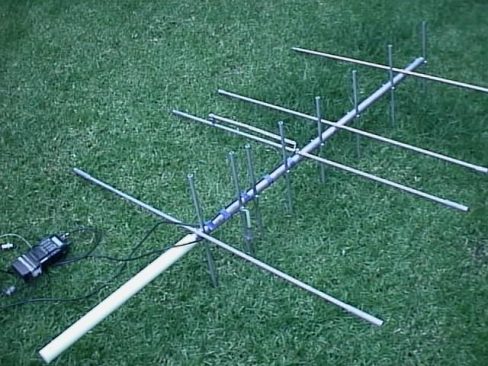

Sizlere Uydu çalışmalarınızda kullanabileceğiniz ve XE1MEX Tarafında geliştirilip detaylandırılan portatif bir Anten detayı vermek istiyorum. Yapım detaylarını yazı içinde bulabilirsiniz.

Bu amaçla kullanılacak olan antenin hazır yapılmış olanını temin etmek oldukça zor olduğundan “kendin yap” amacıyla bu anteni önermekteyim. Özellikle içerisinde TAMSAT tarafından geliştirilip yapılan bir TRANSPONDER ve MICROSAT da bulunan uydu ile haberleşmek isteyen Amatör arkadaşlarımız bu anten yardımı ile ubaksat uydumuz ile; veya diledikleri başka uydular ile haberleşebilir ve telemetre bilgilerine ulaşabilirler. Bu anteni geliştiren XE1MEX
anteni başarı ile , AO-27, SO-35, UO-14, FO-20, FO-29, AO-10, SO-50, AO-51 uyduları ve ISS ile de haberleşme için kullandığını ifade etmektedir.

Yazılım :
Uydu ölçüleri için Guenter Hoch DL6WU tarafından yazılan bir ve VHF-UHF antenler için kullanılan bir yazılım kullanılmıştır. Bu yazılıma internetten ulaşabilirsiniz.

Yapım detayları

XE1MEX’in yazılımda kullandığı Merkez frekansları ve buna bağlı ölçüler aşağıdadır siz dilerseniz başka Merkez frekanslarına göre yazılıma hesap yaptırabilirsiniz.

  • VHF center frequency: 145.850 MHz
  • UHF center frequency: 436.800 MHz
  • Number of elements: 8 in UHF (10.5 dBd gain), 4 in VHF (6.46 dBd gain)
  • Boom diameter: 22 mm
  • Elements and gamma pipe diameter: 9 mm
  • VHF elemanların boyları:
  • Reflector=1017
  • Director=972
  • Director1=917
  • Direktör2=906
  • VHF elements aralıkları:
  • Reflektör Director arası=380
  • Direktör ile Direktör1arası=162
  • Direktör1 ile Direktör2arası =370
  • UHF elemanları boyları:
  • Reflektör=349
  • Direktör=325
  • Direktör1=303
  • Direktör2=298
  • Direktör3=292
  • Direktör4=287
  • Direktör5=285
  • Direktör6=282
  • UHF elemanların aralıkları:
  • R ile D=127,
  • D ile D1=54,
  • D1 ile D2=123,
  • D2 ile D3=148,
  • D3 ile D4=173,
  • D4 ile D5=193,
  • D5 ile D6=207,
  • ilk reflector merkezi ile boom başlangıç köşesi arası (VHFde 15 mm) ve (UHF de 25 mm) olmalıdır.HATIRLATMA:Tüm Boyutlar  millimeter olarak verilmiştir. Tüm elemanlar Aluminyum borudan yapılmıştırTüm elemalar arası ölçüler merkezden merkeze verilmiştir, , Tüm elemanlar boom üzerine monte edilmişlerdir. Ve elemanlar boom dan izole edilmemişlerdir.
    Tutamak için yalıtkan bir malzeme olarak teflon çubuk veya plastic boru kullanabilirsiniz.(Boy=430 mm , Boom a giriş mesafesi=100 mm yeterlidir) Ben evde mevcut olan boruları ve tutamakları kullandim ancak; uzun sürecek haberleşmeler nedeni ile bileğinizi düşünerek portatif antenin hafif olması için olabildiğince ince olanları tercih etmelisiniz. Ince çubuklar, boom ve başka Merkez frekanslar kullanacak olursanız yazılım yardımıyla mutlaka yeniden hesap yapmayı unutmayınız.

The Gamma Match

Geldik en karmaşık yerine…
Koaksiyel Kablo ile driven eleman ile anten besleme noktası arasındaki empedans uyum detayına; antenimiz portatif olacağından bu nokta, alıcı/verici cihazımıza yakın olmalıdır ki bileğimiz yorulmasın.. Bu arada kablo kayıplarını ihmal ederek kaybı nisbeten az olduğundan normal BELDEN RG58 A/U coax kablo kullanabilirsiniz çünkü boyu yaklaşık 120 cm kadar olacaktır.

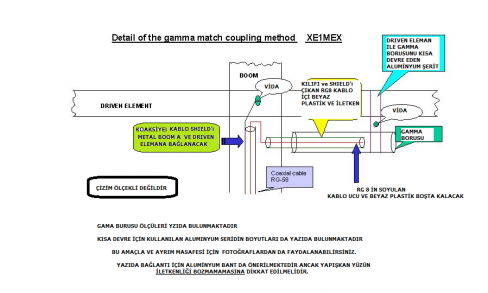

Empedans uyumu için Gamma Match kullanmaya karar verecek olursanız ki detayı aşağıdaki resimde verilmektedir.

Tabii ki başka empedans uyum metodları da kullanılabilir ancak aşağıda verilen ölçülerde GAMMA MATCH kullanırsanız zaman kazanabilirsiniz.:

  • VHF: gamma aluminum boru Boyu=150 mm, tolam çıplak koaks tel boyu t =230 mm, aluminyum boruya giren çıplak coax boyu =68 mm, kısa devre için kullanılan aluminyum şeridin veya bandın   yerleşim yeri boom merkezinden 310 mm dir.gamma çubuğu ile driven eleman arası mesafesi merkezden merkeze 30 m dir.
  • UHF: gamma aluminum boru boyu=50 mm, toplam çıplak coax boyu =68 mm, aluminyum boruya giren çıplak coax boyu =68 mm, =20 mm, aluminyum şeridin veya bandın boom merkezine uzaklığı  merkezden merkeze 84 mm dir, gamma çubuğu ile driven eleman arası mesafesi merkezden merkeze =20 mm dir

Uygun bir SWR metre ile hassas bir SWR ayarı yapmak isterseniz her band için ayrı ayrı gama borusu içine giren kabloyu ileri geri oynatarak minimum swr de sabitleyebilirsiniz.

Sonuç

Anteni tarif edildiği gibi yaparsanız sonuçta band ortalarında SWR nin 1.3:1 den küçük olduğunu göreceksiniz. Band kenarlarında da bu değerin 2:1 den daha büyük olmadığını görmelisiniz.

Umarım uydularla haberleşmede antenden memnun kalacaksınız.

Diplexer….

Dikkat ederseniz burada bir diplexer detayı bulunmamakta, bu yüzden vhf ve uhf olarak 2 cihaz kullanmalısınız. Eğer tek cihaz kullanırsanız mutlaka diplexer kullanmalısınız.

Eğer uygun bir diplexer yapmak isterseniz şu web sayfasında güzel bir detay bulabilirsiniz. Çok yakında Uygun bir zamanda buna ait detayları da bilginize sunacağım.

http://k0lee.com/duplexer.php

Uydu üzerinden görüşmek dileğiyle..

Sevgiler, A.TahirDENGİZ, TA2T TAMSAT
