Seri Port (DB-9) Bacak Bağlantıları

EchoLink dâhil birçok arabirim devresinde PTT ve Squelch “taşıyıcı var” bilgisi veri aktarımı için bilgisayarlarda Seri Port soketleri kullanılır. Bu port RS-232 protokolu ile 115Kb/s data hızına erişebilir. 25 bacak ve 9 bacak tarzında üretilir. Günümüz bilgisayarlarında 9 bacaklıdır ve DB-9 adıyla anılır. DB-9 soketinin görüntülerini ve bacakların işlevlerini anlatan tablo aşağıda bulunmaktadır. Aşağıda DB-9 erkek ve dişi soketlerin “ayna görünümünde” olduğuna dikkat ediniz.

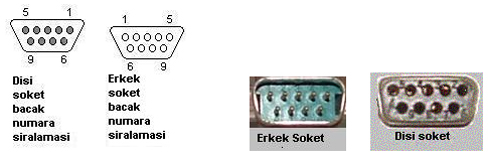

Seri Port Uçlar.
Resim-1. Seri Port Uçlar.

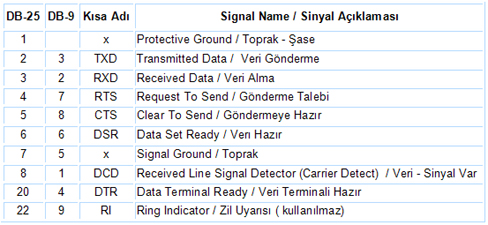

Pin açıklamaları.
Resim-2. 25 (DB-25) ve 9 (DB-9) bacakli seri port bağlantı numaraları ve açıklamaları.

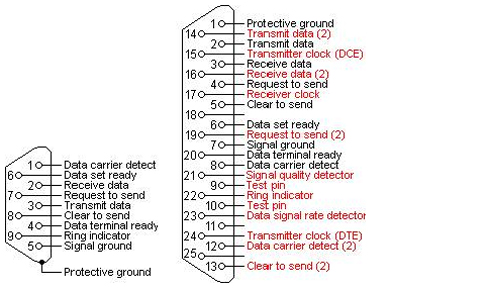

Başka görünümle bacak bağlantısı açıklaması

NOT: Bazı bilgisayarlarda Seri Port bulunmayabilir. Bu durumda USB Port’tan Seri Port’a çevirici aygıtı kullanılır. Piyasada bulunmaktadır.

Seri Port pinler.
Resim-3. Seri Port pinler.
