Kristal Kontrollü Colpitts Osilatörü

Yaygın olarak kullanılan bu osilatör devresi VHF bölgesine kadar çalışabilir. BC108, 2SC945 veya benzeri transistörlar rahatlıkla kullanılabilir. Devrede kritik hiçbir malzeme yoktur. Çalışma frekansını kristal frekansı tayin eder.

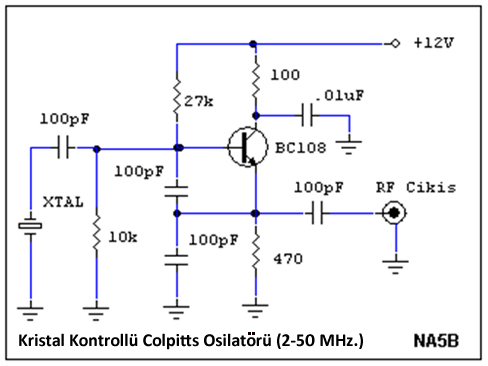

Kristal Kontrollü Colpitts Osilatörü
