Osilatör/Sentezör

Kristal Kontrollü Colpitts Osilatörü ve Buffer Devresi

Osilatör RF seviyesini yükseltmek amacıyla bir amplifikatör devresi ilave edilmiştir. Bu devre aynı zamanda “BUFFER” diye anılır ve osilatör diğer devrelere bağlanırken ortaya çıkabilecek yük dengesizliğini önler. Osilatörün sorunsuz çalışmasını saglar. Ayrıca bu çizimde kristale seri olarak “Değişken Kondansator” ilave edilmiştir. Bu ilave ile 10-15 KHz civarında kristal frekansının üzerine çıkılabilir.

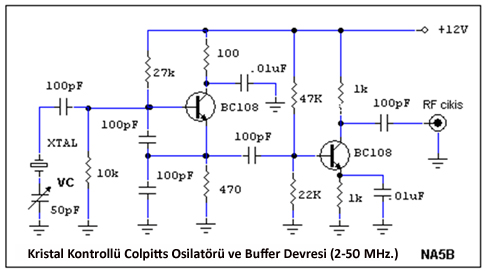

Kristal Kontrollü Colpitts Osilatörü ve Buffer Devresi (2-50 MHz.)
Resim. Kristal Kontrollü Colpitts Osilatörü ve Buffer Devresi (2-50 MHz.)
