Multi Band Dipol Anten

 Mehmet ÖZCAN, NA5B
 1 Nisan 2010

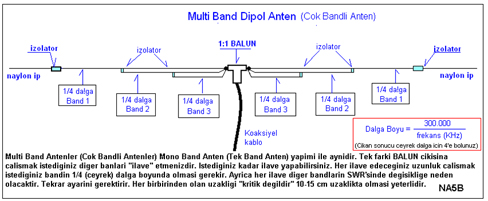

“Mono Band Anten” için kuralların tümü bu anten yapısı için de geçerlidir. Çalışmak istediğiniz ilave bandları Balun çıkışlarına ilave etmeniz yeterlidir. Aşağıdaki görüntüde 3 band görülmektedir. Ancak bir “Anten Tuner” yardımı ile diğer bandlarda da çalışması mümkün olabilir. Örnek: 7  MHz antenin 21 MHz’de tuner ile uyumu sağlanabilir. (7 MHz,  21 MHz’in 3’ncü harmoniğidir tuner ile 21 MHz’de uyumu sağlanabilir) Bandları oluşturan iletkenler arasında 15 cm boşluk bırakmanız yeterlidir. Dikkat edilecek konu; her ilave edilen band diğer bandların yapısını bir miktar değiştirecektir. Bu durumda tüm bandları tekrar gözden geçirmeniz gerekecektir.

Multi Band Dipol Anten

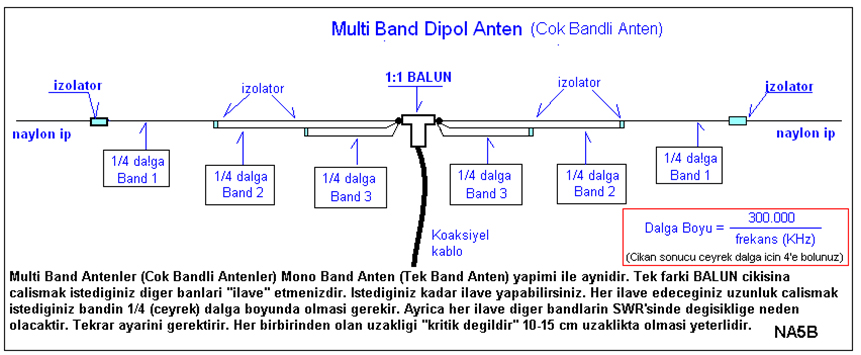

Resim. Multi Band Dipol Anten
