Mono Band Dipol Anten

 Mehmet ÖZCAN, NA5B
 1 Nisan 2010

Tüm dipol antenler “dengeli” yapıdadır. En yaygın olarak kullanılan dipol antenler çalıştığı frekansa göre 1/4 (çeyrek) dalga boyuna göre kesilmiş “Mono Band” (Tek Band) antenlerdir. Yapımı kolay ve maliyeti düşüktür. Aşağıda özellikleri ile birlikte çeşitli bandlarda çalışan “Mono Band” veya birden fazla bandlarda çalışabilen “Multi Band” antenler göreceksiniz. Aşağıda görülen anten çalışmak istediğiniz bandda basitliğine oranla güzel sonuçlar verir. Resimde görüldüğü gibi koaksiyel kablo ile anten arasında 1:1 oranında “Balun” vardır. “Balun” sayfasında burada kullanabileceğiniz uygun “Balun” çizimleri vardır.

“Balun” yapana kadar koaksiyel kabloyu direk bağlayabilirsiniz ancak tavsiye edilmez. Anten “Dengeli” çalıştığı için mutlaka dengesizden dengeliye çevirici yani bir “Balun” kullanmak antenin yayın paternini tasarlandığı gibi tutacaktır. Anten çalışılan frekansın en az 1/4 (çeyrek) dalga yerden yükseğe kurulmalı. 1/4 dalga ve yukarısı yükseklikte çıkış acısı düşük ve DX çalışma için daha uygun olacaktır. 1/4 dalga altına inildiğinde yer kayıpları artacaktır. Çıkış açısı yükseleceği için yakin mesafe görüşmelere daha elverişli olabilir. Anten yapımı sırasında anten tellerini formülde bulduğunuz uzunluktan biraz daha uzun kesin. Bir SWR metre yardımı ile boyu bir kaç kez kesilerek istenilen seviyeye çekilebilir.

Mono Band Dipol Anten

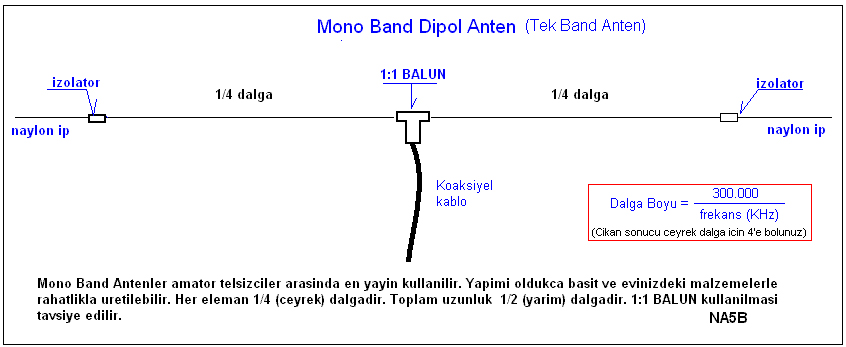

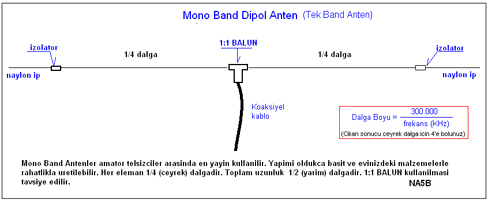

Resim. Mono Band Dipol Anten.
