Venüs İklim Tarayıcısı “Akatsuki” (Planet-C)

 Ruha USLU, TA2IRU
 28 Nisan 2010

Radyo amatörlerinin ve bilim dünyasının yeni gözdesi UNITEC-1; Japon Aichi Teknik Üniversitesi ile Kawaju Gifu Engineering Co.Ltd tarafından bir üniversitede geliştirilen dünyanın ilk derin uzay (Deep Space) çalışmalarında kullanılacak tipte bir uydudur. Japon Uzay Ajansı (JAXA) tarafından uyduya Planet-C adı verilmiş olup, hedef olarak ta Venüs gezegeni belirlenmiştir. 20 Mayıs 2010’da gönderilmesi planlanan uydunun beacon taşıyıcı sinyali ise diğer uydulardan farklı olarak , aynı zamanda amatör band içerisinde olan 5840,0 MHz. olacaktır.

Uydunun diğer bir özelliği de Ay yörüngesinin ötesine gidecek olan ilk üniversite uydusu olması. Unitec-1, Venüs İklim Tarayıcısı “Akatsuki” (Planet-C) isimli uydu ile birlikte (3) Cubesat tip uydu daha taşıyacak olan H-IIA roketi tarafından 20 Mayıs 2010’da yolculuğuna başlatılması planlanmaktadır. Projeye katılım ve destek kapsamında yazımızın en sonunda isimleri belirtilen yaklaşık yirmi üniversite ve teknik kolej de bu çalışma içerisinde yer almaktadır.

H-IIA roketi tarafından uydu fırlatmadan sonra bir süre yolculuğuna devam edecek, bilahare taşıyıcısından ayrılacaktır. Daha sonra üzerinde bulunan itki sistemleri ile geçici (bekleme) yörüngesine oturtulacak, akabinde Venüs gezegeninin Dünya’ya en yakın olduğu noktada yine itki sistemlerini çalıştırarak Venüs yörüngesine geçecek ve eliptik bir yörüngede gözlemlere başlayacaktır.

Image Copyright © : JAXA

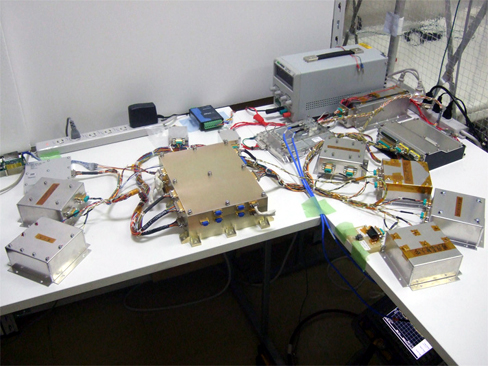

Resim-1. Masaüstü son testler. (Image Copyright © JAXA)

Image Copyright © : JAXA

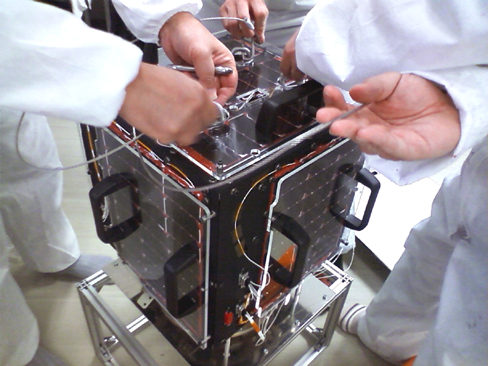

Resim-2. Uydu ve güneş panellerinin görünümü. (Image Copyright © JAXA)

Uydunun genel özellikleri inceleyecek olursak:

Image Copyright © : JAXA

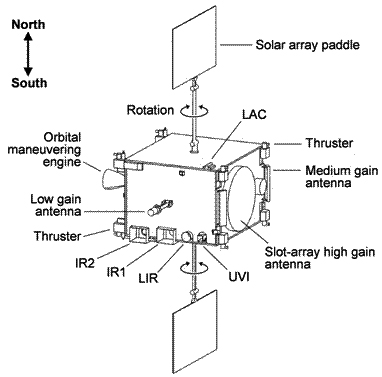

Resim-3. Uydunun donanımı. (Image Copyright © JAXA)

Tip: Küp Uydu (Cubesat)
Boyut: 30 x 35 Cm.
Ağırlık: 15 Kg veya daha az
Haberleşme Cihazları: 5.8 GHz amatör band.
Çıkış Gücü: 15 Watt
Elektrik gücü: 25 Watt
Anten: Omni Anten ekipmanı
Görev Ekipmanı: Derin uzay için bilimsel sensör ve kameralar

Planlanan Fırlatma Tarihi: 18 Mayıs (Salı) 2010 (Japonya Standart Saati)
Fırlatma Zamanı: 6:44:14 (Japonya Standart Saati)
Fırlatma Penceresi: 19 Mayıs 2010 (Çarşamba) – 3 Haziran 2010 (Perşembe)
Fırlatma Yeri: Yoshinobu Fırlatma Kompleksi Tanegashima Uzay Merkezi

Uydunun halihazırda bütün uçuş öncesi testleri (titreşim, vakum, ısıl vb. gibi) tamamlanmıştır. Dünya’ya devamlı olarak radyo sinyalleri yollayabilmek amacı ile antenler karşılıklı ters yüzeyler üzerinne yerleştirilmiş ve böylece her zaman için bir anteninin Dünya’ya yönlü olması sağlanmıştır. Uydu takibi 5,8 MHz frekansında  çalışan RF modüleli 1 Bps CW ON-OFF taşıyıcı dalga yollayan Beacon ile  yapılacaktır.

UNITEC-1 Haberleşme Sisteminin Özellikleri

Verici Özellikleri :

RF Transmit Gücü: 9.6 Watt
Frekans: 5.84 GHz (band width 20MHz)
Tip: 10M0F2D
Modulasyon: 1200bps FSK / 1bps CW
Besleme Voltajı: +12V DC
Güç Tüketim: Max 61.1 W
Ağırlık: 700g
Ebat: 230 mm × 136 mm × 30 mm

Alıcı Özellikleri:

Frekans: 145 MHz band (width 200kHz)
Tip: 30K0F2D
Besleme Voltajı: 5 V
Güç Tüketimi: 0.125 W
Ağırlık: 200g
Ebatlar: 70 mm × 60 mm × 30 mm

Sensör ve Payload Sistemleri: (Kamera sistemlerinin detay özellikleri yazının devamında ayrıca belirtilmiştir)

1-µm kamera (IR1)
2-µm kamera (IR2)
Uzundalga IR kamera (LIR)
Ultraviyole görüntüleyici (UVI)
Lightning and airglow kamera (LAC)
Ultra-stabil osilatör (USO/Radyo Bilim)

Image Copyright © : JAXA

Resim-4. Uydu ekibi temiz odada. (Image Copyright © JAXA)

Venüs İklim Tarayıcı “Akatsuki” (Planet-C), dünyanın ilk gezegen düzeyinde meteorolojik gözlem uydusu olarak Venüs üzerindeki rüzgarların sırlarını da araştıracaktır. Bu sayede atmosferik hareket ve bulut oluşum sürecini gözlemleyerek Venus iklim mekanizması anlaşılmaya çalışılacaktır. Elde edilecek bilgilerle, Venüs ve Dünya gezegenleri karşılaştırarak, Dünya’nın çevre ve gelecekteki oluşum süreci anlayışımız da araştırma konuları arasındadır. Kameralarının bir kısmı da eliptik yörüngede gezegene en uzak 80.000 Km. mesafeden çekimler yapacak.

Mesaj Kampanyası:

Uydunun ilginç özellikleri yukarıda anlattığımız teknik detaylarla da sınırlı değil. Uygulayıcılar, çalışmaya katılımı etkin kılmak, aynı zamanda Japon uzay bilim  araştırma faaliyetleri hakkında kamuoyunun ilgi ve bilgisini artırma adına bir de “Mesaj Kampanyası” başlatmışlar. Bu kampanya çerçevesinde yollanacak mesajlar, alüminyum bir plakaya çok ince harflerle yazılacak ve uyduya yerleştirilecek. Japonca da dahil ollmak üzere belli bir sınır konulan mesajların web sitesi, broşür vb. gibi yerlerde kullanım (telif) hakları da JAXA’ya ait olacağı belirtilmiş. Ancak uygulama 10 Ocak 2010’da sonlandırılmış.

Bunula birlikte bir de grup (okul, anaokulu, şirket, dernek, hobi kulübü, bilim müzesi ya da organizasyon ekibi vb.) mesaj gönderim çalışması yapılmış. E-posta ile ya da e-posta imkanınız yok ise  50 Yen’lik bir pul koyacağınız zarf içine okunabilir nitelikte bir A4 kağıdına mesajını yazarak JAXA ISAS “AKATSUKI” Campaign Office 3-1-1 Yoshinodai, Sagamihara-shi, Kanagawa 229-8510 adresine mesaj yollayabilirsiniz.

Radyo Amatörlerine Özel

Japonların radyo amatörlüğüne ve bunun gelişmesi için gösterdikleri çaba hepimizce malum. Uydu çalışmasının amatör band içerieisne alınması da bu anlamda tesadüf değil. Yapılan bu çalışma ile özellikle tüm Dünya Radyo Amatörlerine bir çağrıda bulunularak bu çalışmaya davet edilmektedirler. Gerçekten de UNITEC-1 band ve frekans göz önüne alındığında radyo amatörleri için de essiz ve heyecan dolu bir çalışma olanağı sağlayacağı aşikardır. Sizi aşağıdaki videoda bu uydunun güzel arka plan eşliğinde tanıtımı ile başbaşa bırakıyorum.


(İki kez play tuşuna basmanız gerekebilir)

Diğer Ek Bilgiler

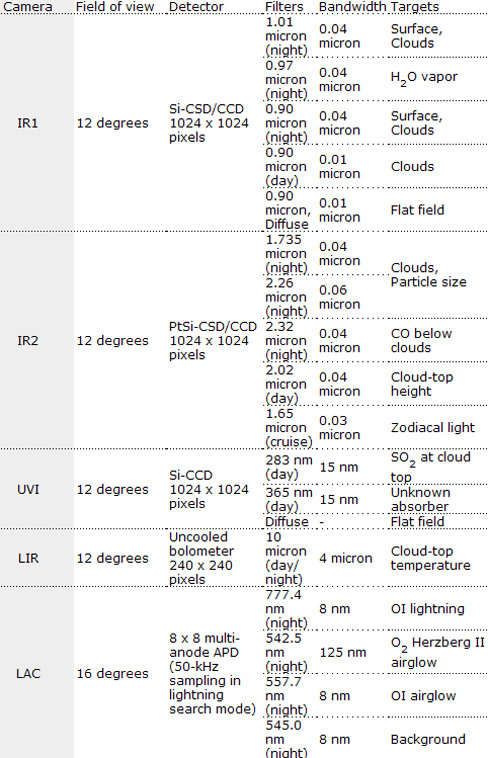

Kamera Sistemlerinin Detayları:

Image Copyright © JAXA

Resim-5. Donanım bilgileri ve değerleri. (Image Copyright © JAXA)

İzleme ve İlk Gezegenlerarası Üniversitesi Uydu UNITEC-1 için RF Sinyal alma üzerinde Destek Çağrısı:
http://www.unisec.jp/unitec-1/files/text/UNITEC-1operation_en.pdf

Test İçin Gerçek Örnek Veri:

Sound of CW transmission of about 30 minutes (transmission sound in which 5.84GHz is downconverted to 435MHz)
http://www.unisec.jp/unitec-1/files/sound/rec-20100409-2124.mp3

Sound of FSK transmission of about five minutes in majors communication (one that it downconverts to 435MHz and FM was recovered)
http://www.unisec.jp/unitec-1/files/sound/rec-20100410-2003.mp3

Sound of FSK transmission of about five minutes in majors communication (one that it downconverts to 435MHz and FM was recovered)
http://www.unisec.jp/unitec-1/files/text/data0409.xls

Katılımcı Üniversiteler ve Teknik Kolejler:

– Aichi University of Technology
– Akita University
– Osaka Prefectural College of Technology
– Osaka Prefecture University
– Kagawa University
– Kagoshima University
– Kyushu University
– Kyushu Institute of Technology
– Keio University
– Kochi University of Technology
– Soka University
– University of Electro-Communications
– Tokai University
– University of Tokyo
– Tokyo Institute of Technology
– Tokyo University of Science
– Tohoku University
– Tokyo Metropolitan College of Industrial Technology
– Hokkaido University
– Hokkaido Institute of Technology

Destekleyen Gruplar:
– JARL
– JAMSAT

Web:
http://www.jaxa.jp/projects/sat/planet_c/index_e.html
