Mobil APRS Projesi-4

 Ferhat BOZOKLU, TA2VG
 27 Şubat 2011

Merhaba değerli arkadaşlar;  bu bölümde sizlere aktif antenli GPS almacı, TinyTrak, GPS uygulama kartı, sistem güç modülü, seri arayüz portu ve radyo portunun bir kutu içerisine entegrasyon çalışmasının anlatmaya başlayacağım. Çalışmaları mümkün olduğunca adım adım anlatıyoruz ki daha kolay anlaşılsın. Öncelikle yapmış olduğum mobil APRS sistemi çalışmasının ön panelini tasarlamakla işe başlandı. Bölüm çalışmasında ön panelde neler olması gerektiği belirlendi. Şimdi üzerinde çalıştığımız mobil APRS projesinin madde madde tasarım adımlarını görelim.

1. Açma/Kapama anahtarı,

2. Menü butonu,

3. Seç butonu,

4. Manual beacon butonu,

5. GPS anten portu,

6. GPS/RS232 konfigürasyon seçme anahtarı,

7. Sistem monitör ve sistem konfigürasyon portu,

8. Radyo portu,

9. Güç girişi,

10. LCD ekran,

11. Sinyalizasyon ışıkları ( güç, GPS, trafik txData).

Projede kullanılan kutu, Ankara Elektronikçiler Çarşısı’ndan temin edildi. Burada çeşitli boy ve ebatlarda yapacak projeye bağlı olarak RFI, plastik, metal, sızdırmazlık vb. özellik gerektiren kutuları bol miktarda bulmak mümkün.

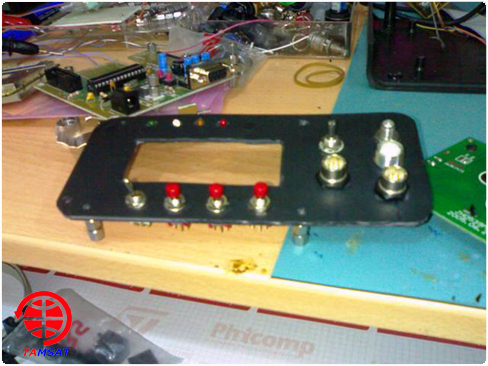

Ön panel tasarımında öncelikle bir kâğıda çizilerek başlandı. Daha sonra aşağıdaki fotoğrafta belirtildiği gibi kesme, delme, biçme gibi mekanik işçiliği ile çalışmaya devam edildi.

Ön panele konnektörler, anahtarlar, butonlar ve sinyalizasyon ledlerinin yerleştirilmesinden sonra panel kablaj işlemine geçildi. Ön panel kablaj işlemi gerçekleştirilirken tüm panel birimlerinden kablolar gruplandırıldı. Bu gruplar aşağıdaki gibi sıralandırıldı.

1. Buton Grubu: Bu grup içerisinde sistem açma kapama anahtarı, menü, seç ve beacon butonlarının kablaj işlemi yapıldı.

2. Sinyalizasyon Grubu: Güç, GPS durum, trafik,txData sinyal ledlerinin kablaj işlemi gerçekleştirildi.

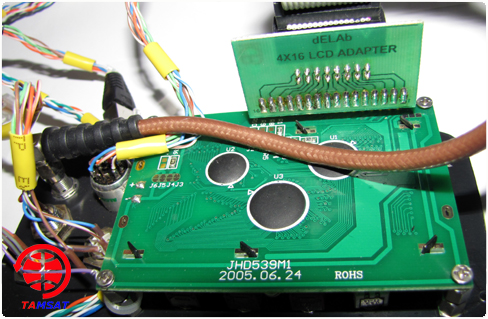

3. LCD Grubu: Bu gruptan 15’li veri kablosu ucuna iki sıralı konnektör takılarak kablaj işlemi yapıldı.

4. GPS/RS232 anahtarlama Grubu: Bu grup içerisinde sistemin RS232 portundan dışarıdaki bir kullanıcı terminali ile  GPS datalarını monitör etmek ya da sistemin içerisindeki TinyTrak modülünü ayarlamak için gerekli olan anahtarlama işleminin kablajı yapıldı. (Bknz: Anahtarlama resmi)

5. GPS Anten Çıkış Grubu: Burada sistem üzerinde kullanılan HVS-35 model GPS’e Fantom Besleme uygulanarak iki tarafı SMA-SMA olan RF kablo takılarak kablaj işlemi gerçekleştirildi.

6. Güç Grubu: Bu grupta sistemin güç gereksinimini sağlayacak enerji girişinin kablaj işlemi yapıldı.

7. Sistem Monitör, Konfigürasyon Grubu: Bu grupta sisteme dışarıdan takılacak kullanıcı terminali ile monitör ve yapılandırma işleminin kolay yapılabilmesi için kablaj işlemi yapıldı.

8. Radyo Grubu: Burada sisteme entegre edilecek radyonun (4) adet temel bağlantı uçlarının (PTT, MİK, ŞASE, HOP.) kablajı yapıldı.

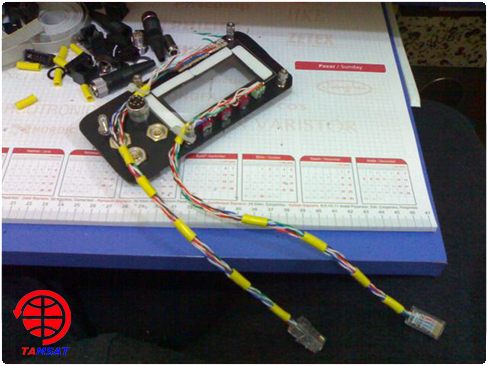

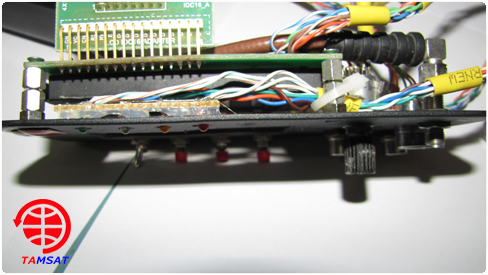

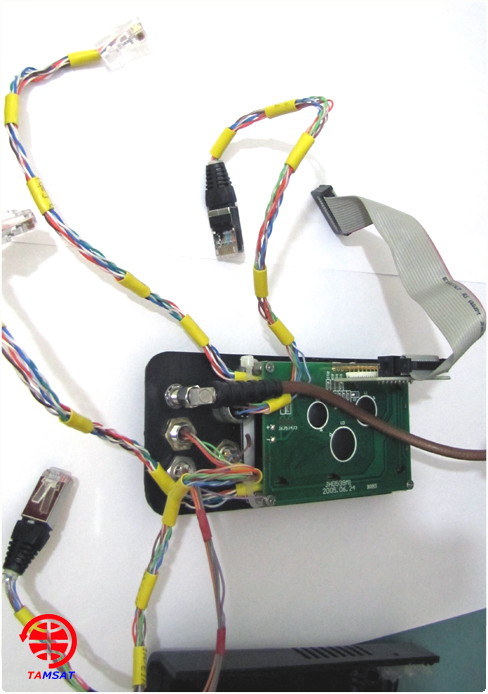

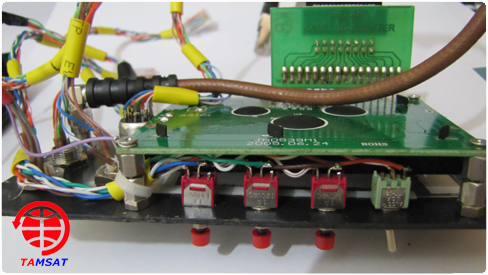

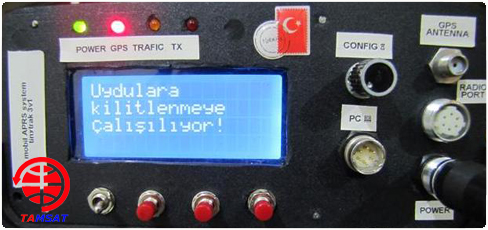

Aşağıdaki resimlerde ön panel yapımına ait eski ve yeni fotoğraflar çeşitli fotoğraflar mevcut.

Fotoğraflarda görüleceği gibi ön panelin konnektörler, sinyalizasyon ve anahtarlama devrelerinin kablaj çalışmasında CAT5 Ethernet kablo kullanıldı. Çalışma boyunca gerekli notlar alınarak ileri zamanlarda arıza ya da modifikasyon gibi değişiklik gereken faaliyetlere kolaylık sağlanmış oldu. Ön panelden çıkan kablo gruplarındaki hatların detayları aşağıdaki gibidir.

1. Sinyalizasyon Kablaj Grubu:

RJ-45 Ethernet pin uçları

a. Power ledinin  anod ucu,

b. Power ledinin katot ucu,

c. GPS ledinin  anod ucu,

ç. GPS ledinin katot ucu,

d. RF trafik ledinin anod ucu,

e. RF trafik ledinin katot ucu,

f. TxData ledinin anod ucu,

g. TxData ledinin katot uc.

2. Açma-Kapama Anahtarı Ve Buton Kablaj Grubu:

RJ-45 Ethernet Pin Uçları

a. (+) Besleme gerilimi ucu (ana enerji girişi),

b. (+) Sistem enerjilendirme ucu (sistem açma/kapama rölesi bobin ucu),

c. Menü butonu (GPS uygulama kartına girecek olan),

ç. Sistem şase ucu (GPS uygulama kartı şase ucu),

d. Seç butonu (GPS uygulama kartına girecek olan),

e. Sistem şase ucu (GPS uygulama kartı şase ucu),

f. Beacon butonu (TinTrak devresinin beacon noktası),

g. Sistem şase ucu (TinyTrak devresinin şase noktası).

3. Sistem Monitör, Sistem Konfigrasyon Ve Radyo Port Kablaj Grubu:

RJ-45 Ethernet Pin Uçları

a. Rx Data ucu,

b. Tx Data ucu,

c. Şase ucu,

ç. Boş bırakılmıştır,

d. P.T.T.

e. Mikrofon ses,

f. Şase,

g. Hoparlör ses.

4. GPS/Kullanıcı Terminali RS232 Anahtarlama Kablaj Grubu:

RJ-45 Ethernet Pin Uçları

a. Kullanıcı terminali RxData ucu,

b. Kullanıcı terminali TxData ucu,

c. Kullanıcı terminali şase ucu,

ç. GPS modülü RxData ucu,

d. GPS modülü TxData ucu,

e. GPS uygulama kartı RxData ucu,

f. GPS uygulama kartı TxData ucu,

g. Sistem ana şase ucu.

5. GPS Anten Çıkış Port Kablaj Grubu:

Bu grubun kablajını yaparken öncelikle panele SMA-SMA geçiş konnektörü takıldı. Daha sonra bu konnektöre ve GPS almaç modülüne takılacak olan  20 cm kadar LMR240 Ultraflex kablonun iki ucu SMA erkek konnektör ile sonlandırıldı. Bir ucu paneldeki SMA-SMA geçiş konnektörüne diğer ucu da GPS almaç modülüne takılmak üzere hazırlandı.

6. LCD Kablaj Grubu:

LCD kablaj grubu yapılırken 16’lı yassı veri kablosu kullanıldı. 16 pinli ver konnektörlerine birebir olarak kablo çakıldı.



Değerli TAMSAT okurları, bu bölümde sizlere mobil APRS projesinin ön panel kablajının nasıl yapıldığına dair gözlemlerimi anlatmaya çalıştım. Diğer bölümde cihazın içindeki modüllerini ve genel olarak sistemin mimari montajının nasıl yapıldığını anlatmaya çalışacağım. Devam eden bölümde görüşmek üzere…
