APRS-Digipeater-2

 Enver İLİKÇİOĞLU, TA8L
 30 Ocak 2011

a. Digi ayarları nasıl yapılır?

Digi ayar işlemine başlamadan önce ana kart üzerinde bulunan JP1, JP2, JP3 ve JP4 numaralı  jumperlerin konumu önemlidir. Burada;


JP1- JP2: Baud ayar hızını ayarlamaktadır. Bu iki jumper kombinasyonları ile 1200, 4800, 9600, 19200 Baud seçenekleri ayarlanır. PC ile TNC-X programlanırken bu jumperin bir etkisi yoktur.

JP3: PC ile TNC-X arasındaki bağlantının “Seri Port” veya “USB” ile yapılacağını belirler.

JP4: TNC-X çalışma geriliminin “Dahili-Internal” veya “Harici-External” olacağını belirler. USB ile programlama yaparken “Internal” seçeneği, harici batarya (Güç Kaynağı) ile çalıştırılıp programlanırken “External” seçeneği seçilir.

b. Ayar ve çalışma moduna nasıl geçilir?

Ana kart jumperleri ayarlandıktan sonra asıl “çalışma” ve “ayar” modu Daughter Kartı üzerinde bulunan jumperlardan yapılacaktır.

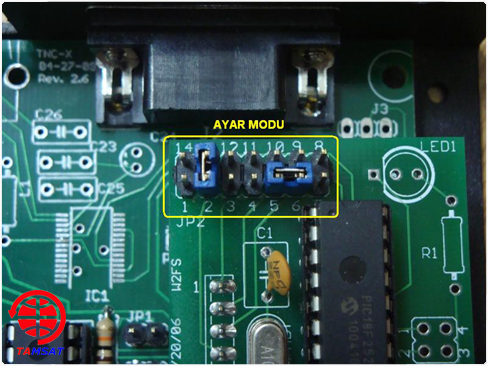

JP2 Ayar Modu (Resim 1)

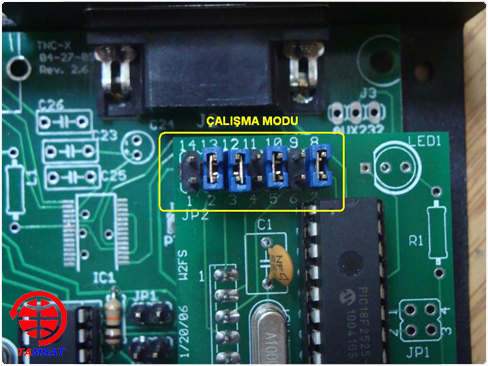

JP2 Ayar Modu (Resim 2)

c. Koordinat bilgileri yazılım modu nasıldır?

Google Eart programından Digi’yi yerleştireceğimiz mevkii’nin koordinat ve rakım bilgileri alınır. Koordinat bilgileri Derece, Dakika ve Saniye cinsinden okunmalıdır.

Örnek:

Gaziantep Erikçe Köyü mevkii Digi için Google Eart’dan alınan bilgiler aşağıdaki gibidir.

370.06.32K 370.17.08D  Rakım 1118m (Harita üzerinde okunan bilgiler)

APRSDIGI’yi yerleştireceğimiz mevki’nin koordinat bilgisini Google Eart programından çıkararak aşağıdaki formata çeviriniz.

(Koordinat Bilgisi Derece, Dakika, Saniye cinsinden okunmalıdır )

!3706.32NW03717.08E#PHG5630/ERİKÇE KÖYÜ 1118m WIDEn-N

  • Sabit: !
  • Değişken: 3706.32NW03717.08E#
  • Değişken: PHG5630
  • Değişken: ERİKÇE KÖYÜ 1118m
  • Sabit: WIDEn-N

(PHG5630) Değişkeni Digi’nin : Çıkış Gücü, Anten Kazancı, Anten Pozisyonu vs. bilgiler doğrultusunda hesaplanmalıdır. Ancak siz şimdilik aynısını girebilirsiniz. Bu hesaplama için APRS PHG Calculator isimli programı buraya tıklayarak  kullanabilirsiniz.

ç. Hyper Terminal ayarları nasıl olmalıdır?

PC üzerinde Hyper Terminal ayarlarının nasıl yapılacağı bu videoda gösterilmekte olup, aşağıdaki seçenekler ayarlanmalıdır.

d. Hyper Terminal ayarları aşağıdaki örnek resimlerdeki gibi yapılmalıdır.

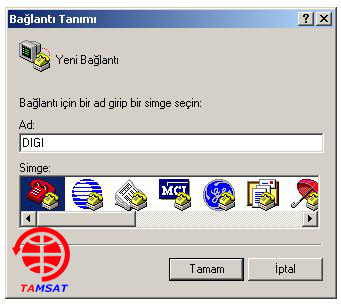

(Hyper Terminal ayarlanırken bir isim vermelisiniz. Örnek: DIGI)

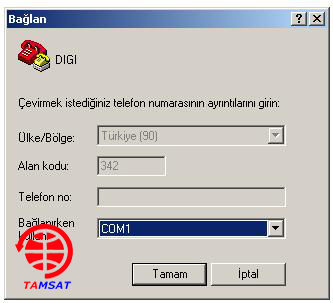

(COM1 portu seçilmelidir)

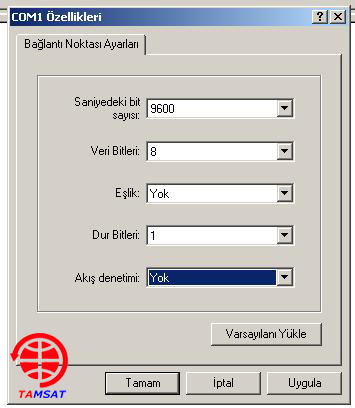

(COM1 portu özellikleri yukarıdaki gibi seçilmelidir)

e. Digi çağrı işareti ve diğer bilgilerin girilmesi nasıl yapılır?

TNC-X ayar moduna getirilmeden önce ana kart üzerinde bulunan jumperlar doğru yerlere takılmalıdır. Bu jumperların konumu aşağıda resimleri ile gösterilmiştir.

JP1: Boş bırakılacak (2’li),

JP2: Boş bırakılacak (2’li),

JP3: Resimdeki şekilde takılacak (3’lü).

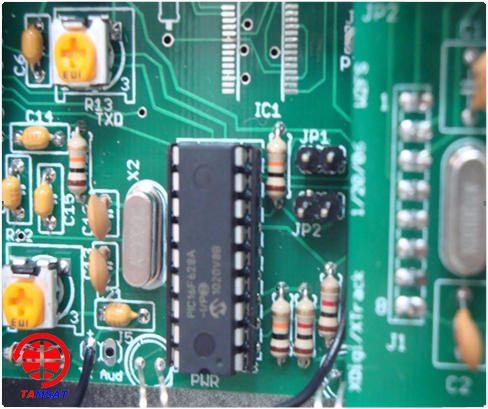

JP1 ve JP2   (Resim 3)

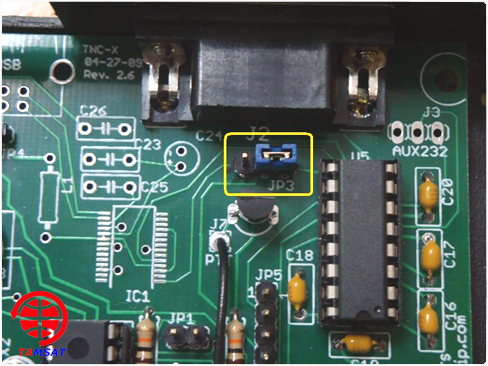

JP3 (Resim 4)

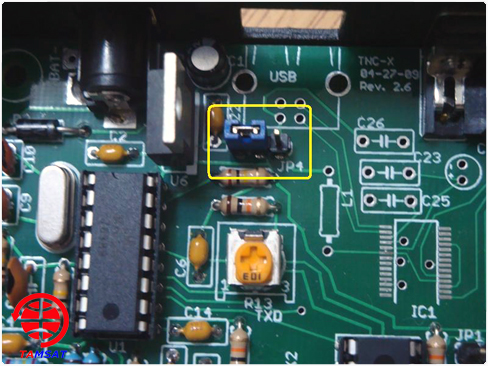

JP4 Resimdeki şekilde takılacak (3’lü) (Resim 5)

– JP4: Kısa devre jumper parçası (mavi renkte) üç bacaklı yuvadan sol tarafa LM7805’e yakın yere bağlanacak yani orta ve sol kısımdaki yer kısa devre yapılacak. Bu durumda TNC-X’in Power (yeşil) Led’i yanacak.

– Ayar işlemine geçmeden önce ana kart üzerindeki jumper ayarları yapılmış oldu.

– Şimdi Daugter Kartı üzerinde bulunan jumperleri ayar modu (Resim 1) konuma getiriniz,

– Devreye 9V 500mA enerji veriniz.(Lütfen + ve uçlarına dikkat),

– Hyper Terminal bağlantısını yukarıda anlatıldığı şekilde yapınız,

– Önce JP4 Jumperi yerinden çıkarıp aynı yere takınız (Resim 5). Daha sonra Daughter Kart üzerindeki (1-13) arasındaki kısa devre jumperini da yerinden çıkarıp takınız (Resim 1),

– Ekrana TNC-X Ayar Menü’sü gelmelidir.

– Daha sonra yayınlanan TNC-X ayar videosunu izleyerek parametreleri giriniz.

Soru ve karşılaştığınız sorunlar için buradaki soru gönderme formunu kullanabilirsiniz. Görüşmek üzere, esenkalın.
